Przy podłączaniu domofonu najwięcej problemów nie sprawiają śrubki, tylko przewody: w starszych instalacjach kolory żył bywają przypadkowe, a w nowszych liczy się już konkretny standard okablowania. Dlatego zanim zaczniesz przepinać kable, trzeba ustalić typ systemu, odczytać oznaczenia zacisków i dopiero potem porównać je z kolorem żył. W tym tekście pokazuję, jak czytać schemat, jak nie pomylić funkcji przewodów i jak dobrać kabel tak, żeby domofon działał stabilnie, również po remoncie.
Najważniejsze zasady przed podłączeniem
- Nie ufaj samym kolorom - w wielu instalacjach są tylko umowne i zależą od poprzedniego montażu.
- Najpierw rozpoznaj system - analogowy, cyfrowy albo wideodomofon po skrętce wymagają innego podejścia.
- Patrz na zaciski - masa, mikrofon, głośnik, wywołanie i zamek mówią więcej niż barwa izolacji.
- Do dłuższych odcinków wybieraj grubszy przewód, bo spadki napięcia szybko psują dźwięk i pracę elektrozaczepu.
- Po montażu zrób test rozmowy, dzwonka i otwierania furtki, zanim zamkniesz obudowę.
Kolory przewodów nie są uniwersalnym kodem, a to właśnie od tego zaczyna się większość pomyłek. W jednej słuchawce czerwony może oznaczać zasilanie, w innej będzie tylko jedną z żył sygnałowych, a w starszych blokach zdarza się, że ktoś po prostu użył tego, co akurat miał pod ręką. Ja zawsze traktuję kolor jako podpowiedź, ale nigdy jako dowód.
To ważne zwłaszcza wtedy, gdy wymieniasz sam unifon, a nie całą instalację. W praktyce można trafić na układ 4-, 5- albo 6-żyłowy, a w systemach cyfrowych i wideodomofonach znaczenie ma już nie tylko liczba żył, ale też standard połączenia. Właśnie dlatego najpierw warto zrozumieć schemat, a dopiero później dopasowywać barwy przewodów do zacisków.

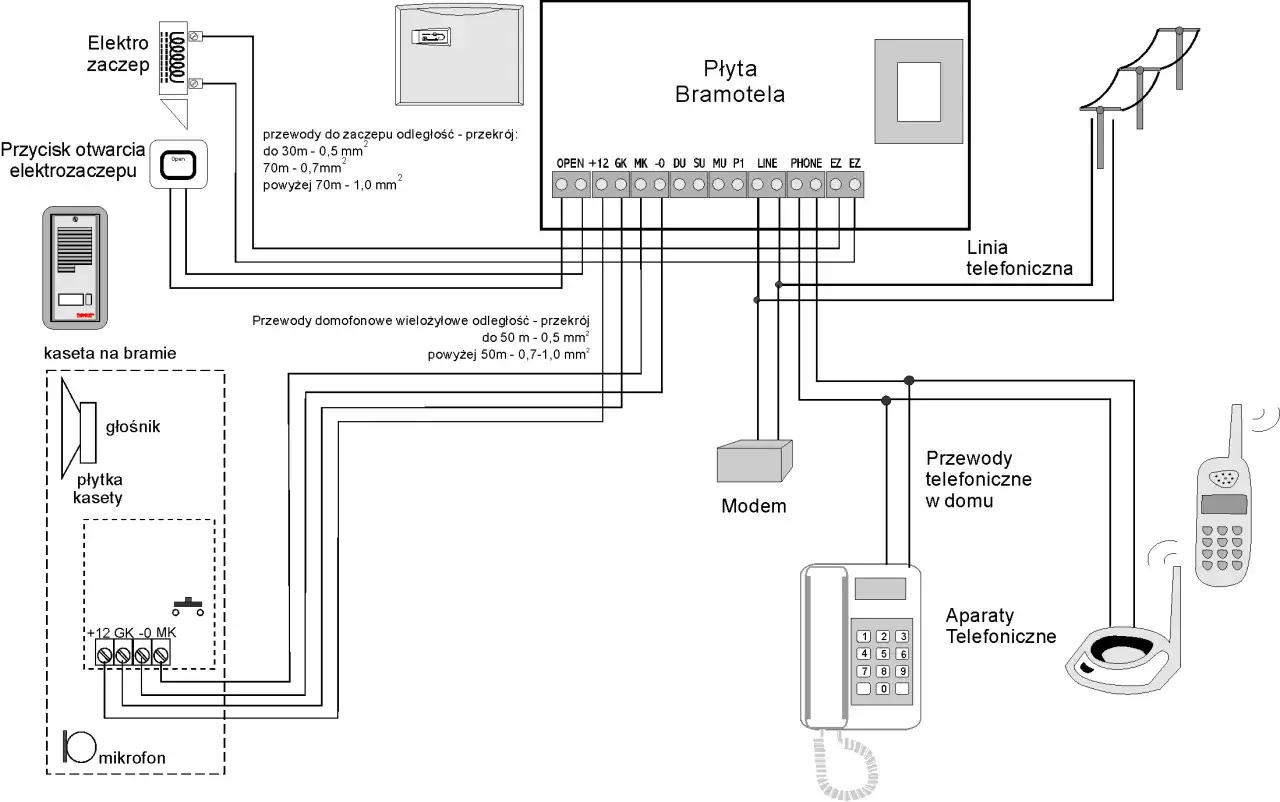

Jak czytać schemat i zaciski bez zgadywania

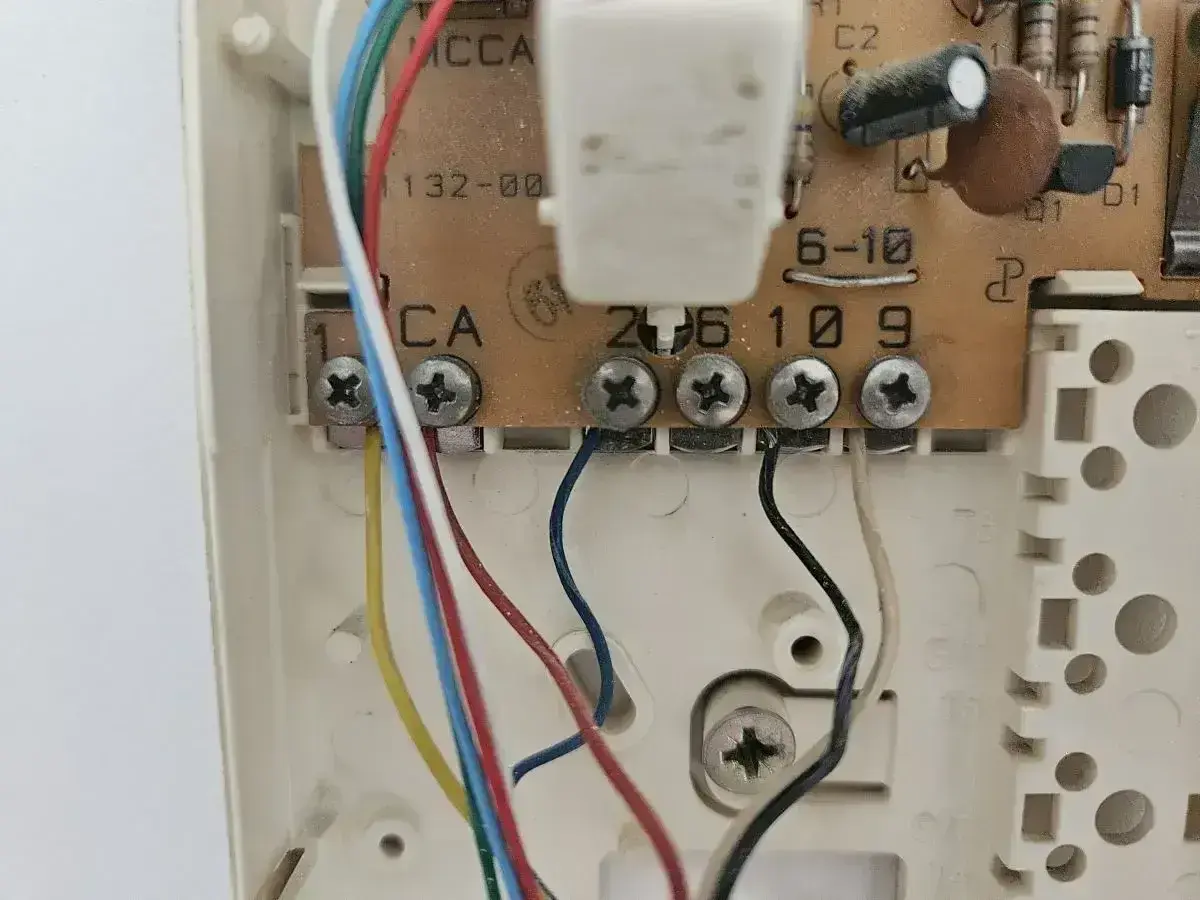

Najprostsza zasada brzmi: funkcja żyły jest ważniejsza niż jej kolor. Jeśli na obudowie lub płytce widzisz oznaczenia typu MIC, SPK, GND, CALL, LOCK albo podobne skróty, to właśnie one prowadzą Cię do właściwego podłączenia. W starszych instalacjach analogowych bywa to opisane numerami zacisków, w nowszych systemach cyfrowych pojawia się magistrala, a w wideodomofonach dochodzi jeszcze skrętka UTP w standardzie T568B.
| Oznaczenie lub funkcja | Co zwykle robi | Na co uważać |
|---|---|---|
| Masa / GND | Wspólny punkt odniesienia dla sygnału | Nie zgaduj po kolorze, bo to najczęściej nie jest przewód „neutralny” w sensie instalacji 230 V. |
| MIC | Sygnał z mikrofonu | Jeśli rozmówca słyszy Cię bardzo cicho albo wcale, to zwykle pierwszy tor do sprawdzenia. |
| SPK / LS | Głośnik lub słuchawka | Tu objawem błędu bywa brak odsłuchu albo bardzo zniekształcony dźwięk. |
| CALL / WYWOŁANIE | Dzwonek lub sygnał przychodzący | Gdy wszystko działa poza dzwonkiem, problem często leży właśnie tutaj. |
| LOCK / OTW | Otwieranie elektrozaczepu | Jeśli rozmowa jest poprawna, a furtka nie reaguje, najpierw sprawdź tę żyłę i zasilanie zamka. |
| UTP / RJ45 / T568B | Magistrala w systemach cyfrowych i wideo | Tu kolor ma znaczenie, bo wynika ze standardu zarabiania wtyków, a nie z przypadkowej instalacji. |
Jak podaje ACO, w prostszych układach audio można pracować nawet na trzech żyłach o przekroju minimum 0,5 mm, a w systemach wideo stosuje się skrętkę UTP w standardzie T568B. To dobry przykład, że w nowszych rozwiązaniach nie szuka się już „magicznej” tabeli kolorów, tylko zgodności ze schematem producenta. Kiedy to zrozumiesz, sam montaż robi się znacznie prostszy.
W praktyce czytam schemat zawsze w tej samej kolejności: najpierw zasilanie, potem tor rozmowy, na końcu otwieranie zamka i ewentualne funkcje dodatkowe. Taka kolejność oszczędza czas, bo od razu wyłapuje największe ryzyko pomyłki. Gdy masz już funkcje żył, można przejść do samego podłączania.
Jak podłączyć unifon krok po kroku
Nie zaczynałbym od odkręcania wszystkich przewodów naraz. Najpierw wyłączam zasilanie, robię zdjęcie obecnego układu i oznaczam każdą żyłę taśmą albo małą etykietą. To banalny ruch, ale przy starej instalacji potrafi uratować cały montaż, zwłaszcza jeśli przewody mają podobne kolory albo ktoś wcześniej coś już przerabiał.
- Odłącz zasilanie domofonu i upewnij się, że urządzenie nie pracuje.
- Otwórz stary unifon lub panel i zrób wyraźne zdjęcie wszystkich zacisków.
- Sprawdź instrukcję konkretnego modelu, a nie tylko schemat znaleziony w sieci.
- Oznacz przewody według funkcji, nie według koloru.
- Jeśli aparat ma zworki lub przełącznik trybu pracy, ustaw je zgodnie z typem instalacji 4-, 5- albo 6-żyłowej.
- Podłącz przewody do odpowiednich zacisków, zostawiając niewielki zapas żyły.
- Dokręć połączenia, ale nie miażdż przewodu - w cienkich żyłach 0,5 mm² zbyt mocny docisk robi więcej szkody niż pożytku.
- Włącz zasilanie i sprawdź kolejno rozmowę, wywołanie oraz otwieranie furtki.
Jeśli po podłączeniu rozmowa działa, ale dźwięk jest przytłumiony, najczęściej winny jest tor mikrofonu albo masa. Gdy dzwonek działa, a elektrozaczep milczy, problem zwykle siedzi w przewodzie otwierania lub w zasilaniu zamka. W części modeli trzeba też poprawnie ustawić zworki, bo bez tego unifon nie „zrozumie” trybu pracy instalacji.
Ja przy takich testach nigdy nie zamykam od razu obudowy. Najpierw wykonuję trzy próby pod rząd: wywołanie z kasety, rozmowę i otwarcie drzwi. Dopiero jeśli wszystko działa stabilnie, porządkuję przewody i składam całość, bo wtedy ewentualna korekta zajmuje minuty, a nie kolejne rozbieranie ściany.
Najczęstsze błędy, które psują działanie domofonu
Największy błąd to wciąż podłączanie „po kolorach”, bez sprawdzenia funkcji żył. To działa tylko wtedy, gdy instalacja jest oryginalna, a poprzedni montażysta trzymał się jednego standardu od początku do końca. W mieszkaniach po kilku remontach taki porządek zwykle już nie istnieje.
| Błąd | Objaw | Co zrobić |
|---|---|---|
| Podłączenie według koloru, nie według zacisku | Rozmowa działa częściowo albo wcale, a otwieranie nie reaguje | Wróć do schematu i sprawdź funkcje każdej żyły. |
| Brak ustawienia zworek w unifonie | Brak dzwonka, brak otwierania albo niestabilna praca | Ustaw tryb pracy zgodny z liczbą żył i typem systemu. |
| Za cienki przewód na dłuższej trasie | Buczenie, cichy dźwięk, słabe otwieranie zamka | Dobierz większy przekrój albo osobny przewód zasilający. |
| Zły standard RJ45 w wideodomofonie | Monitor nie widzi panelu lub obraz zanika | Zarób wtyk ponownie zgodnie z T568B. |
| Luźno wsunięte końcówki | Domofon działa tylko czasami | Oczyść żyły, dociśnij zaciski i zostaw trochę zapasu przewodu. |
W nowych instalacjach wideo ten sam problem często pojawia się przez pomylenie par w skrętce. Dlatego przy systemie po UTP nie wystarczy, że „coś się świeci” - połączenie musi być zgodne ze standardem, inaczej obraz, audio albo sterowanie zaczynają żyć własnym życiem. To właśnie ten moment, w którym dokładność jest ważniejsza niż szybkość.
Jeżeli po poprawieniu jednego przewodu nadal coś nie działa, nie dokładałbym kolejnych prób „na czuja”. Lepiej wrócić do schematu, niż przegrzebać całą puszkę i zostawić sobie jeszcze większy bałagan na później.
Jaki przewód wybrać do remontu lub wymiany
Przy nowej instalacji wybór kabla warto oprzeć na tym, jaki system masz teraz i jaki planujesz za rok czy dwa. Jeśli to zwykły domofon audio, często wystarczy przewód o przekroju minimum 0,5 mm². Przy wideodomofonie sensowniejsza jest już skrętka UTP Cat.5e, a przy zasilaniu elektrozaczepu dobrze sprawdza się osobny przewód o większym przekroju, zwykle 0,75 mm² lub 1 mm², zależnie od odległości i obciążenia.
Jak podaje Onninen, do prostszych torów zasilania stosuje się przewody dwużyłowe o przekroju 1-1,5 mm², a przy dłuższych odcinkach przekrój trzeba dobierać ostrożniej, bo spadki napięcia szybko wychodzą w praktyce. To nie jest miejsce na oszczędność kilku złotych, jeśli później zamek ma działać opornie albo dźwięk ma buczeć w słuchawce.
| Typ instalacji | Praktyczny wybór | Kiedy to ma sens |
|---|---|---|
| Prosty domofon audio | Minimum 3 x 0,5 mm², czasem 4 x 0,5 mm² dla wygody montażu | W mieszkaniu lub domu z krótkim odcinkiem między panelem a unifonem. |
| Starszy unifon analogowy | YTDY lub YTKSY 6 x 0,5 mm² albo 8 x 0,5 mm² | Gdy chcesz mieć zapas żył na przyszłość i uniknąć kucia przy wymianie. |
| Wideodomofon | UTP Cat.5e, zarobiony zgodnie z T568B | Przy nowych instalacjach i wtedy, gdy obraz oraz audio idą tą samą magistralą. |
| Elektrozaczep / zamek | Osobny przewód 2 x 0,75 mm² lub 2 x 1 mm² | Gdy zamek jest dalej od zasilacza albo instalacja ma pracować bezproblemowo przez lata. |
Przy remoncie przedpokoju warto też pomyśleć o estetyce. Jeżeli przewód idzie w ścianie, najlepiej od razu schować go w peszlu, zostawić zapas przy puszce i ustawić unifon tak, żeby nie zderzał się z lustrem, szafką ani oświetleniem. Wtedy domofon nie wygląda jak przypadkowy dodatek, tylko jak część spójnej zabudowy.
Na tym etapie naprawdę liczy się porządek w instalacji: opisane żyły, zdjęcie połączeń i kilka centymetrów zapasu przy zaciskach. Gdy za kilka lat ktoś będzie wymieniał słuchawkę albo monitor, taka dokumentacja oszczędzi więcej czasu niż jakikolwiek „uniwersalny” schemat znaleziony w pośpiechu.
Co zostawić po montażu, żeby instalacja nie sprawiała problemów
Po zamknięciu obudowy nie zostawiam instalacji bez śladu. Zapisuję, która żyła odpowiada za rozmowę, która za wywołanie, a która za otwieranie, bo przy kolejnym serwisie pamięć bywa zawodna szybciej niż sam domofon. Dobrze jest też zostawić w puszce niewielki zapas przewodu i nie upychać wszystkiego na siłę - wtedy wymiana unifonu albo poprawka zacisku nie wymaga ponownego cięcia izolacji.
Jeśli chcesz mieć instalację, która nie będzie wracać jako problem po każdym remoncie, trzy rzeczy robią największą różnicę: czytelny opis przewodów, zdjęcie połączeń i dobry dobór przekroju. To proste, ale właśnie te detale decydują o tym, czy domofon działa stabilnie, czy tylko „jakoś działa”.
W praktyce najpewniejsza zasada brzmi: kolor kabla może pomóc, ale dopiero wtedy, gdy zgadza się z funkcją żyły i schematem konkretnego modelu. Jeśli masz choć cień wątpliwości, wróć do instrukcji urządzenia albo sprawdź przewody miernikiem, zanim zamkniesz obudowę na gotowo.
