Mocowanie płyt styropianowych to jeden z tych etapów ocieplenia, na których nie warto oszczędzać uwagi. Kołkowanie styropianu decyduje o tym, czy elewacja wytrzyma ssanie wiatru, pracę podłoża i codzienne zmiany temperatury, dlatego w tym tekście pokazuję, kiedy jest potrzebne, jak dobrać łączniki do podłoża i grubości izolacji oraz które błędy najczęściej psują cały efekt.
Najważniejsze zasady, zanim zacznie się montaż
- Łączniki dobiera się do podłoża, grubości izolacji i strefy budynku, a nie „na oko”.
- W polu ściany często wystarcza 4-6 szt./m², ale przy krawędziach i narożach liczba rośnie.
- Otwór, głębokość zakotwienia i długość łącznika muszą być zgodne z kartą produktu.
- Klej nie zastępuje kołków, a kołki nie naprawią źle przygotowanego podłoża.
- Prawidłowe osadzenie łbów ogranicza mostki cieplne i brzydkie punktowe przebarwienia na elewacji.
Kiedy kołkowanie styropianu jest potrzebne
Ja zaczynam od jednego pytania: czy klej ma tylko przytrzymać płyty na starcie, czy cały system musi dodatkowo oprzeć się wiatrowi, nierównościom podłoża i pracy budynku. W praktyce właśnie od tego zależy, czy ocieplenie można zostawić na samym kleju, czy trzeba je uzupełnić o mocowanie mechaniczne.
Najczęściej łączniki są potrzebne wtedy, gdy elewacja ma większą wysokość, znajduje się w strefie silniejszego oddziaływania wiatru, ma naroża i krawędzie szczególnie narażone na podrywanie albo gdy podłoże nie daje pełnej, pewnej przyczepności. W starszych budynkach znaczenie ma też stan istniejącego tynku i to, czy ściana rzeczywiście przeniesie obciążenie na całej powierzchni, czy tylko miejscowo.
W wielu systemach ETICS, czyli złożonych systemach ociepleń ścian zewnętrznych, liczbę i rozmieszczenie łączników dobiera się osobno dla pola ściany i strefy brzegowej. To ważne, bo pas przy narożach i krawędziach ma zwykle 1-2 m szerokości i właśnie tam obciążenia są największe. Gdy inwestor widzi tylko „elewację”, ja widzę kilka różnych warunków pracy, które nie zachowują się tak samo.
Jeśli już wiem, że łączniki są potrzebne, przechodzę do doboru konkretnego modelu i długości, bo tam najłatwiej popełnić kosztowny błąd.
Jak dobrać kołki do styropianu i podłoża
Dobór zaczynam od podłoża, a dopiero potem patrzę na sam styropian. Beton, pełna cegła, silikat, ceramika szczelinowa czy beton komórkowy wymagają innego podejścia, bo każdy z tych materiałów inaczej trzyma zakotwienie. To właśnie dlatego ten sam łącznik może świetnie działać w jednym domu, a w drugim dać wynik przeciętny albo wręcz zły.

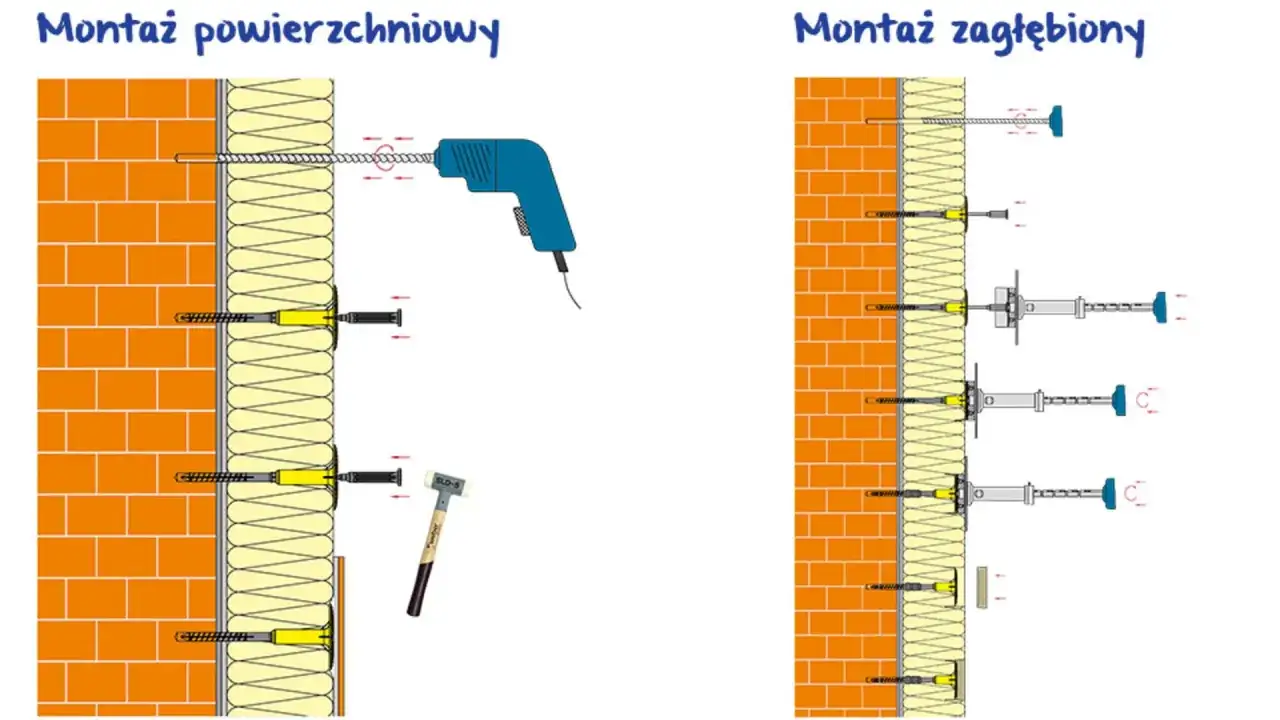

| Typ łącznika | Kiedy go wybieram | Co daje w praktyce | Na co uważam |
|---|---|---|---|
| Wbijany z talerzykiem zlicowanym | Gdy liczy się szybkość montażu i prosty układ prac | Jest szybki, popularny i łatwy do zastosowania na dużych powierzchniach | Trzeba dobrze kontrolować osadzenie, żeby nie zostawić łba za głęboko |
| Wkręcany z talerzykiem zlicowanym | Gdy zależy mi na większej kontroli i precyzji | Łatwiej dociągnąć łącznik do właściwej głębokości | Montaż trwa dłużej, ale zwykle daje bardziej przewidywalny efekt |
| Wpuszczany i zaślepiany | Gdy zależy mi na lepszym wyglądzie elewacji i ograniczeniu punktowych mostków cieplnych | Łeb nie zostaje widoczny, a powierzchnia wygląda równiej | To rozwiązanie wymaga więcej dokładności i dodatkowego etapu pracy |
W praktyce często spotykam otwór o średnicy 8 mm oraz głębokość zakotwienia rzędu 25-30 mm w twardszych podłożach i 45-65 mm w słabszych lub bardziej porowatych. Nie traktuję tych liczb jak uniwersalnej recepty, tylko jak punkt odniesienia, bo ostateczną decyzję zawsze wyznacza karta konkretnego łącznika i systemu.
Długość łącznika liczę prosto: grubość styropianu + grubość kleju + ewentualna warstwa starego tynku + wymagana głębokość zakotwienia. Jeśli mam na ścianie 150 mm EPS, około 10 mm kleju, 15 mm starego tynku i 25 mm zakotwienia, wychodzi 200 mm, więc wybieram 205 mm, a nie „coś mniej więcej podobnego”.
W polu ściany najczęściej mieszczę się w widełkach 4-6 szt./m², a w strefach przy narożach i krawędziach zwykle 8-12 szt./m². To właśnie tam dodatkowe łączniki dają najwięcej spokoju, bo wiatr nie działa równomiernie na całą elewację. Gdy ten dobór mam już zamknięty, przechodzę do montażu krok po kroku.
Jak wykonać montaż krok po kroku
- Sprawdzam, czy płyty są już wystarczająco związane z podłożem. W wielu systemach kołkowanie wykonuje się po około 24 godzinach, ale zawsze trzymam się konkretnej zaprawy i warunków pogodowych.
- Wyznaczam układ łączników zgodnie z projektem, a nie przypadkowo. Na dużej ścianie to oszczędza późniejsze poprawki.
- Wiercę otwór w zalecanej średnicy, najczęściej 8 mm, i na odpowiednią głębokość. Tu nie ma miejsca na zgadywanie, bo za płytki otwór psuje zakotwienie.
- Oczyszczam otwór z pyłu. Pył w środku działa jak separator i osłabia tarcie, więc łącznik trzyma gorzej.
- Osadzam łącznik tak, aby talerzyk był zlicowany z powierzchnią albo lekko wpuszczony, jeśli system przewiduje zaślepkę.
- Wbijam albo wkręcam trzpień zgodnie z typem łącznika. Nie dociskam go na siłę, bo to często kończy się uszkodzeniem styropianu lub zbyt głębokim osadzeniem łba.
- Na końcu sprawdzam płaszczyznę elewacji. Odstające talerzyki, lokalne wgniecenia i zbyt głębokie osadzenie lepiej poprawić od razu niż po warstwie zbrojonej.
Najbardziej lubię prosty test pod światło. Jeśli któryś łącznik wystaje albo siedzi za głęboko, widać to od razu. Po nałożeniu siatki i tynku poprawka jest już droższa, brudniejsza i zwykle bardziej nerwowa.
Warto też pamiętać, że styropian grafitowy i ściany wystawione na mocne nasłonecznienie nie lubią długich przerw między etapami. Im dłużej płyty stoją bez zabezpieczenia, tym większa szansa na odkształcenia i problemy z późniejszym wykończeniem.
Jeśli montaż wygląda poprawnie, problemem zwykle okazują się już nie same łączniki, tylko błędy wykonawcze, które ujawniają się później.
Najczęstsze błędy, które osłabiają elewację
- Zbyt mała liczba łączników, szczególnie w narożach i przy krawędziach. To najprostsza droga do miejscowych odspojeń i utraty stabilności systemu.
- Dobór łącznika do niewłaściwego podłoża. To, co działa w betonie, nie musi działać w ceramice szczelinowej czy betonie komórkowym.
- Zbyt płytkie zakotwienie. Wtedy łącznik nie pracuje w podłożu nośnym, tylko w słabszej warstwie, która nie daje pewnego trzymania.
- Osadzenie za głęboko i zaszpachlowanie bez zaślepki. Tak powstają punktowe mostki cieplne, czyli miejsca, przez które ciepło ucieka szybciej niż przez resztę ściany, a na elewacji pojawia się charakterystyczny efekt „biedronki”.
- Mocowanie płyt wyłącznie na plackach kleju, bez obwódki. Taki układ osłabia przyczepność, sprzyja pękaniu przy krawędziach i pogarsza pracę całego układu.
- Ignorowanie naroży otworów okiennych i drzwiowych. Właśnie tam pęknięcia pojawiają się najchętniej, jeśli płyty nie są prowadzone rozsądnie.
- Brak kontroli po osadzeniu łączników. Nawet dobry system nie obroni się, jeśli montaż zostanie zostawiony bez sprawdzenia.
Ja patrzę na te błędy bez pobłażania, bo w ociepleniu drobne odstępstwo szybko zamienia się w koszt naprawy. Najgorsze jest to, że część problemów wychodzi dopiero po czasie, kiedy elewacja jest już zamknięta i każdy ruch oznacza rozkuwanie warstw wykończeniowych.
Gdy te błędy wycinam już na etapie montażu, cały układ klej, kołek i warstwa zbrojona zaczyna pracować tak, jak powinien.
Kołki, klej i warstwa zbrojona pracują razem
W ociepleniu nie ma jednego magicznego elementu. Klej przytrzymuje płyty i pomaga wyrównać podłoże, łącznik przejmuje obciążenia od wiatru, a warstwa zbrojona rozkłada naprężenia i chroni płytę przed uszkodzeniami mechanicznymi. Jeśli jeden z tych elementów jest źle wykonany, reszta musi nadrabiać za dużo.
| Warstwa | Rola | Co się psuje, gdy ją zlekceważę |
|---|---|---|
| Klej | Przykleja płyty i stabilizuje je na starcie | Płyty mogą pracować, odspajać się punktowo i tworzyć nierówności |
| Łącznik mechaniczny | Przejmuje część obciążeń i poprawia odporność systemu na wiatr | Rośnie ryzyko odspojenia, zwłaszcza na obrzeżach elewacji |
| Warstwa zbrojona | Rozkłada naprężenia i wzmacnia powierzchnię | Szybciej pojawiają się pęknięcia i uszkodzenia wyprawy |
| Zaślepka lub prawidłowe osadzenie łba | Ogranicza mostki cieplne i poprawia wygląd elewacji | Na tynku mogą pojawić się punktowe przebarwienia i ślady łączników |
Nie traktuję kołków jako zastępstwa za klej. Klej ma zrobić swoją pracę od razu, a łączniki mają dołożyć bezpieczeństwo wtedy, gdy ściana dostaje od wiatru albo gdy podłoże nie jest idealne. Tak samo siatka nie naprawi źle osadzonego łącznika, bo jej rola jest inna: ma wzmocnić powierzchnię, nie przenieść całe obciążenie.
W dobrze zrobionym ociepleniu każdy z tych elementów ma swoje zadanie. Kiedy ktoś próbuje „uratować” jeden etap drugim, zwykle kończy się to poprawkami po kilku sezonach, a nie trwałą elewacją.
Zanim zamknę system tynkiem, robię jeszcze ostatni przegląd detali, bo właśnie wtedy najłatwiej złapać poprawki bez dodatkowych kosztów.
Co jeszcze sprawdzam, zanim elewacja trafi pod warstwę zbrojoną
- Czy liczba łączników zgadza się z projektem i strefami krawędziowymi.
- Czy wszystkie talerzyki są osadzone równo i nie tworzą punktowych wyboczeń.
- Czy nie ma pustek pod płytami oraz miejsc, gdzie klej trzyma tylko symbolicznie.
- Czy naroża otworów są rozwiązane tak, by nie prowokować pęknięć.
- Czy łby łączników nie zostały zagłębione za mocno i nie wymagają zaślepek.
Jeśli mam jeden praktyczny wniosek, to taki, że trwała elewacja zaczyna się dużo wcześniej niż od tynku. Dobrze dobrane łączniki, poprawnie przygotowane podłoże i cierpliwy montaż robią większą różnicę niż efektowne obietnice z katalogu, a przy ociepleniu właśnie to najbardziej się liczy.
