Podłączenie podwójnego łącznika jest prostą pracą tylko z pozoru. W praktyce wszystko rozstrzyga się w trzech żyłach: jednej fazie zasilającej i dwóch przewodach wychodzących do osobnych lamp albo stref światła. Pokażę Ci, jak rozpoznać zaciski, jak bezpiecznie przygotować puszkę i jak uniknąć pomyłek, które później kończą się tym, że działa tylko jeden klawisz albo światło włącza się nie tam, gdzie trzeba.
Najważniejsze zasady przy podłączeniu podwójnego łącznika z trzema przewodami
- W standardowym układzie jeden przewód doprowadza fazę do zacisku L, a dwa pozostałe wracają z L1 i L2 do dwóch lamp albo dwóch stref oświetlenia.
- W typowym mechanicznym łączniku nie podłącza się przewodu neutralnego N; jeśli w puszce go widzisz, nie zakładaj automatycznie, że ma trafić do przełącznika.
- Kolor izolacji pomaga, ale nie zastępuje sprawdzenia próbnikiem lub multimetrem.
- Najpierw wyłącz zasilanie, potem sprawdź brak napięcia i dopiero odkręcaj przewody.
- Jeśli po montażu jeden klawisz steruje nie tym światłem, zwykle wystarczy zamienić dwa przewody wyjściowe miejscami.
- Gdy w puszce widzisz ślady przegrzania, luźne żyły albo instalację aluminiową, bezpieczniej oddać temat elektrykowi.
Co oznacza układ z trzema przewodami
W typowym łączniku świecznikowym trzy żyły oznaczają jeden dopływ fazy i dwa niezależne wyjścia. To dlatego taki osprzęt pozwala sterować dwiema grupami lamp z jednego miejsca, na przykład żyrandolem z dwiema sekcjami albo oświetleniem głównym i dekoracyjnym.
| Zacisk | Rola | Co zwykle do niego trafia |
|---|---|---|
| L | Wejście fazowe | Przewód zasilający, który doprowadza napięcie do łącznika |
| L1 | Wyjście pierwszego klawisza | Przewód wracający do pierwszej lampy lub pierwszej sekcji światła |
| L2 | Wyjście drugiego klawisza | Przewód wracający do drugiej lampy lub drugiej sekcji światła |
Najważniejsze jest to, że neutralnego N nie prowadzi się przez zwykły mechaniczny łącznik. Jeśli w puszce go widzisz, zwykle zostaje w złączce i nie trafia na zaciski przełącznika. Taki układ od razu porządkuje dalszą pracę, bo odczyt przewodów przestaje być zgadywanką. Dalej liczy się już tylko przygotowanie i rozpoznanie konkretnych żył.
Jak przygotować się do pracy bez ryzyka
Ja zaczynam od wyłączenia odpowiedniego bezpiecznika w rozdzielnicy i sprawdzenia braku napięcia testerem. Sama pozycja „off” na wyłączniku nadprądowym nie wystarcza, bo w remontach bardzo łatwo natrafić na źle opisane obwody albo obwody zasilane z kilku punktów.
- Wyłącz obwód w rozdzielnicy i potwierdź brak napięcia próbnikiem lub miernikiem.
- Zrób zdjęcie starego podłączenia przed odpięciem przewodów.
- Oznacz żyły taśmą, jeśli kolory są słabo czytelne albo nietypowe.
- Przygotuj mały śrubokręt, próbnik napięcia, ewentualnie multimetr i latarkę.
- Sprawdź, czy puszka ma dość miejsca na przewody po zamknięciu mechanizmu.
Dobrą praktyką jest też nie zaczynać od odkręcania wszystkich żył naraz. Jeśli najpierw robię zdjęcie, a dopiero potem odpinam przewody po jednym, ryzyko pomyłki spada praktycznie do zera. To banalna rzecz, ale właśnie ona oszczędza najwięcej czasu podczas remontu.
Jak rozpoznać zaciski i przewody w puszce
Na samym łączniku szukam oznaczeń L, L1 i L2. Jeśli producent stosuje zamiast tego symbole albo numerację, sprawdzam legendę w instrukcji urządzenia, bo układ styków bywa inny między seriami. W praktyce większość problemów bierze się nie z samego montażu, tylko z pomylenia zacisku wspólnego z wyjściem na lampę.
- L to wejście fazowe.
- L1 i L2 to dwa niezależne wyjścia.
- Kolor żyły pomaga, ale nie przesądza o funkcji.
- Żółto-zielonej żyły nie traktuję jako przewodu roboczego.

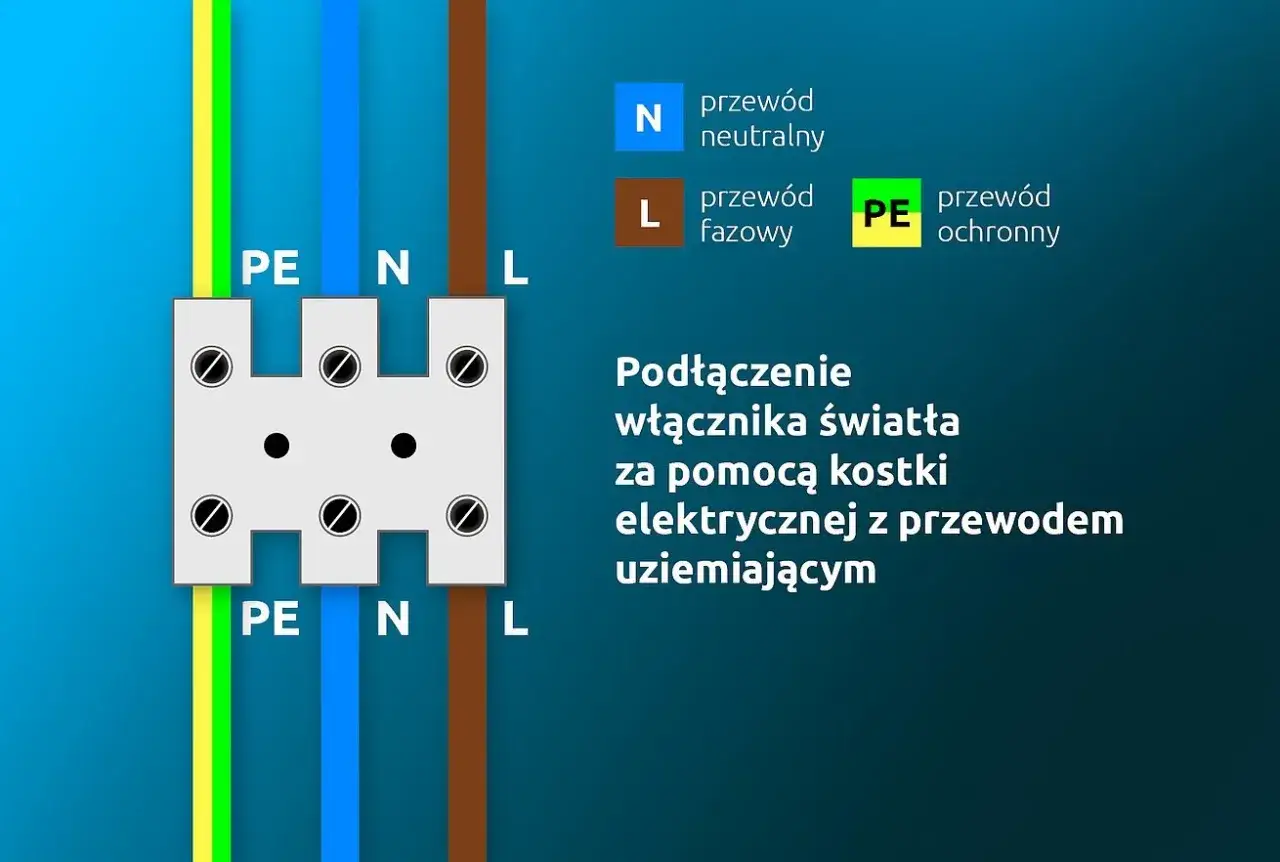

W nowych instalacjach przewód fazowy bywa brązowy, czarny albo szary, neutralny ma zwykle barwę niebieską, a ochronny jest żółto-zielony. W starych mieszkaniach spotyka się jednak układy, w których kolory nie są już wiarygodną wskazówką. Właśnie dlatego nie opieram się wyłącznie na barwie izolacji. Jeśli nie masz pewności, który przewód jest zasilający, lepiej potwierdzić to miernikiem niż przepinać żyły na oślep.
Jak podłączyć łącznik krok po kroku
Gdy przewody są już opisane, sam montaż jest prosty. W klasycznym układzie robię to zawsze tak:
- Podłączam przewód fazowy do zacisku L.
- Dwa przewody wychodzące do lamp wpinam w L1 i L2.
- Dokręcam zaciski tak, by żadna miedź nie wystawała poza metalowe gniazdo.
- Układam przewody w puszce bez ostrych zagięć i montuję mechanizm w ścianie.
- Włączam zasilanie i sprawdzam każdy klawisz osobno.
Jeśli po testach okazuje się, że lewy klawisz steruje inną lampą niż planowałeś, nie ma tu awarii. Wystarczy zamienić miejscami przewody na L1 i L2. To najprostsza korekta i jednocześnie jeden z powodów, dla których w takim układzie warto zachować spokój do samego końca. Z mojego doświadczenia właśnie ten etap rozróżnia poprawny montaż od pracy „na oko”.
Co sprawdzić po włączeniu zasilania
Po montażu nie testuję tylko tego, czy „coś świeci”. Sprawdzam każdy klawisz w trzech scenariuszach: lewa sekcja, prawa sekcja i oba obwody naraz, jeśli układ lamp na to pozwala. Dzięki temu od razu wyłapuję zamienione przewody albo słaby styk.
| Objaw | Najczęstsza przyczyna | Co robię |
|---|---|---|
| Działa tylko jeden klawisz | Jeden przewód wyjściowy jest luźny albo wpięty w zły zacisk | Wyłączam zasilanie i sprawdzam połączenia na L1 oraz L2 |
| Klawisze sterują odwrotnymi lampami | Przewody wyjściowe są zamienione miejscami | Zamieniam przewody na L1 i L2 |
| Światło lekko żarzy się po wyłączeniu | Upływ prądu, podświetlenie łącznika albo problem w oprawie LED | Sprawdzam osprzęt i oprawę, a nie zakładam od razu błędu podłączenia |
| Bezpiecznik wybija po uruchomieniu | Zwarcie albo uszkodzona izolacja przewodu | Natychmiast odłączam zasilanie i wracam do kontroli przewodów |
Przy LED-ach zwracam jeszcze uwagę na delikatne żarzenie po wyłączeniu. Czasem to nie błąd montażu, tylko efekt kompatybilności oprawy, podświetlenia łącznika albo starej instalacji. Jeżeli jednak pojawia się wyraźne nagrzewanie, trzaski albo wybijanie zabezpieczenia, kończę test i wracam do połączeń.
Najczęstsze błędy i co z nimi zrobić
Najczęściej problem nie wynika z samego łącznika, tylko z pośpiechu. W praktyce widzę kilka powtarzalnych pomyłek, które można wyeliminować od razu:
| Błąd | Skutek | Co robię zamiast tego |
|---|---|---|
| Podłączenie przewodu neutralnego zamiast fazy do L | Łącznik nie działa prawidłowo albo układ zachowuje się nieprzewidywalnie | Jeszcze raz identyfikuję przewód zasilający i sprawdzam go miernikiem |
| Luźno dokręcony zacisk | Przerywanie kontaktu, grzanie i szybkie zużycie osprzętu | Odłączam zasilanie i poprawiam dokręcenie żyły |
| Użycie zielono-żółtej żyły jako roboczej | Ryzyko porażenia i niezgodność z zasadami instalacji | Nie wykorzystuję tej żyły do zasilania lamp ani łącznika |
| Pomylenie łącznika świecznikowego ze schodowym | Układ nie działa tak, jak oczekujesz po remoncie | Sprawdzam typ osprzętu i dobieram właściwy model do zadania |
W starych instalacjach osobnym problemem bywa aluminium. Tego nie bagatelizuję, bo takie przewody wymagają większej ostrożności, odpowiednich zacisków i dobrego stanu izolacji. Jeśli widzę kruche końcówki, ślady przegrzania albo nadtopioną obudowę, nie „ratuję” połączenia na szybko. To moment, w którym bezpieczniej zatrzymać pracę.

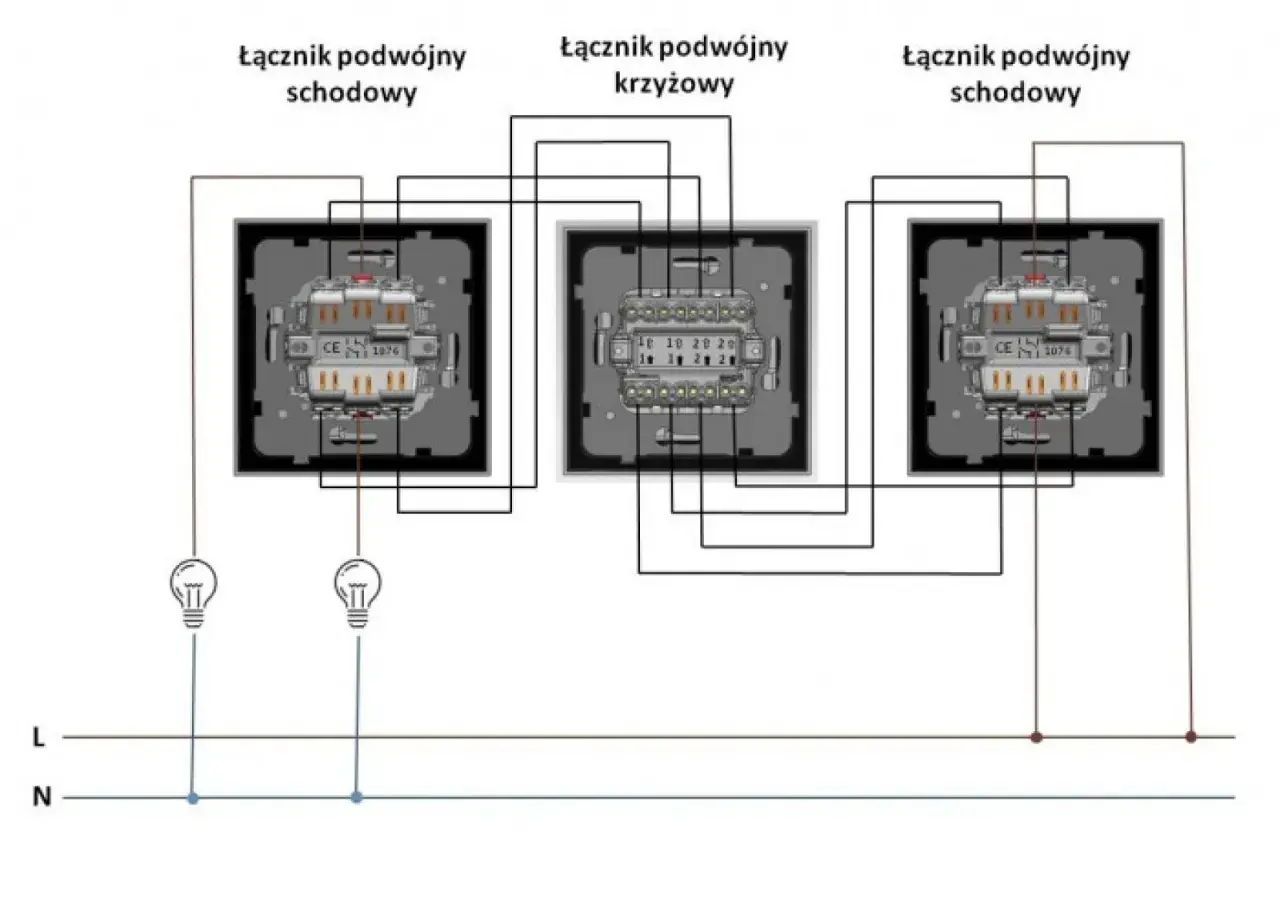

Czym świecznikowy różni się od schodowego
To rozróżnienie jest ważne, bo w sklepach i opisach produktowych te nazwy łatwo się mieszają. Jeśli celem jest sterowanie dwiema niezależnymi sekcjami światła z jednego miejsca, właściwy jest łącznik świecznikowy. Jeśli chcesz zapalać jedno światło z dwóch miejsc, potrzebujesz układu schodowego, a nie podwójnego klawisza.
| Cecha | Łącznik świecznikowy | Łącznik schodowy |
|---|---|---|
| Cel | Dwie lampy lub dwie strefy z jednego miejsca | Jedno światło z dwóch punktów sterowania |
| Liczba obwodów | 2 | 1 |
| Typowe zaciski | L, L1, L2 | Zacisk wspólny i dwa tory przełączane |
| Najczęstszy błąd | Pomylenie wyjść i wejścia | Założenie, że zadziała jak zwykły podwójny włącznik |
Jeśli instalacja ma sterować jednym źródłem światła z dwóch miejsc, sam podwójny łącznik nie rozwiąże problemu. Wtedy trzeba zaplanować układ schodowy albo inny sposób sterowania. To szczegół, który na etapie remontu robi ogromną różnicę, bo pozwala dobrać osprzęt do funkcji, a nie odwrotnie.
Co jeszcze sprawdzam przy remoncie, zanim zamknę puszkę
Zanim domknę puszkę, sprawdzam jeszcze trzy rzeczy: czy przewody nie są napięte mechanicznie, czy puszka ma dość miejsca na złączki i czy w środku nie zostały odsłonięte żyły. W remontach to drobiazgi, które potem decydują o trwałości połączenia.
- Jeżeli puszka jest płytka, rozważ głębszą puszkę albo lepiej ułożone złączki.
- Jeśli instalacja jest stara, obejrzyj stan izolacji i nie wciskaj przewodów na siłę.
- Przy przewodach aluminiowych nie stosuj przypadkowych połączeń i lepiej oprzyj się na rozwiązaniu dobranym przez elektryka.
- Jeżeli łącznik ma metalową ramkę lub elektronikę z własnym zasilaniem, sprawdź instrukcję konkretnego modelu, bo zasada montażu może się różnić.
To właśnie te ostatnie centymetry instalacji robią największą różnicę w codziennym użytkowaniu: połączenie ma być nie tylko poprawne dziś, ale też stabilne po roku, dwóch i po kolejnym remoncie ścian. Jeżeli po kilku testach nadal coś nie gra, przerwij pracę i zweryfikuj schemat zamiast zgadywać. Przy oświetleniu liczy się prosty układ, ale jeszcze bardziej liczy się pewne rozpoznanie przewodów i porządne dokręcenie zacisków.
