Stalowe profile są bazą wielu konstrukcji: od lekkich ram i ogrodzeń po hale, podciągi i elementy nośne w budynkach. To właśnie dlatego, gdy porządkuję rodzaje profili stalowych, zaczynam nie od nazw handlowych, ale od tego, jakie obciążenie ma przejąć dany element, jak będzie łączony i w jakim środowisku ma pracować. Poniżej rozkładam temat na praktyczne części: od podstawowego podziału, przez najważniejsze przekroje, aż po dobór profilu do konkretnego zastosowania.
Najkrócej: kształt, grubość i technologia wykonania decydują o wyborze
- Najpierw warto odróżnić profile otwarte od zamkniętych, bo pracują inaczej pod obciążeniem.
- Dwuteowniki, ceowniki i kątowniki najczęściej trafiają do konstrukcji nośnych i pomocniczych.
- Profile zamknięte są zwykle sztywniejsze na skręcanie i bardzo dobrze sprawdzają się w ramach oraz słupach.
- Gorącowalcowane profile częściej wybiera się do cięższych konstrukcji, a zimnogięte do lżejszych i bardziej powtarzalnych elementów.
- Oprócz kształtu liczą się też norma, gatunek stali, grubość ścianki i zabezpieczenie antykorozyjne.
- Największy błąd to dobór profilu tylko po nazwie, bez sprawdzenia rozpiętości, obciążeń i sposobu montażu.
Jak porządkuję profile stalowe, żeby nie mylić nazwy z funkcją
W praktyce nie ma jednego podziału, który załatwia cały temat. Ja zwykle porządkuję stalowe kształtowniki według trzech osi: kształtu przekroju, sposobu wykonania i funkcji w konstrukcji. To pozwala od razu odsiać marketingowe nazwy od rzeczywistej przydatności elementu.
| Oś podziału | Co oznacza w praktyce | Przykład |
|---|---|---|
| Kształt przekroju | Określa geometrię elementu i to, jak przenosi siły | Dwuteownik, ceownik, kątownik, profil kwadratowy |
| Sposób wykonania | Mówi, czy profil jest gorącowalcowany, czy zimnogięty | HEA, HEB, UPN, RHS, SHS |
| Funkcja | Pokazuje, czy element ma być nośny, usztywniający czy pomocniczy | Słup, podciąg, rama bramy, stężenie |
Ten prosty podział działa lepiej niż pamięciowe uczenie się skrótów. Gdy już wiem, czy mam do czynienia z przekrojem otwartym czy zamkniętym oraz czy element ma pracować jako główna belka, czy tylko jako wzmocnienie, dobór staje się dużo bardziej logiczny. W następnym kroku warto zobaczyć, które przekroje spotyka się najczęściej i po co właściwie się je stosuje.

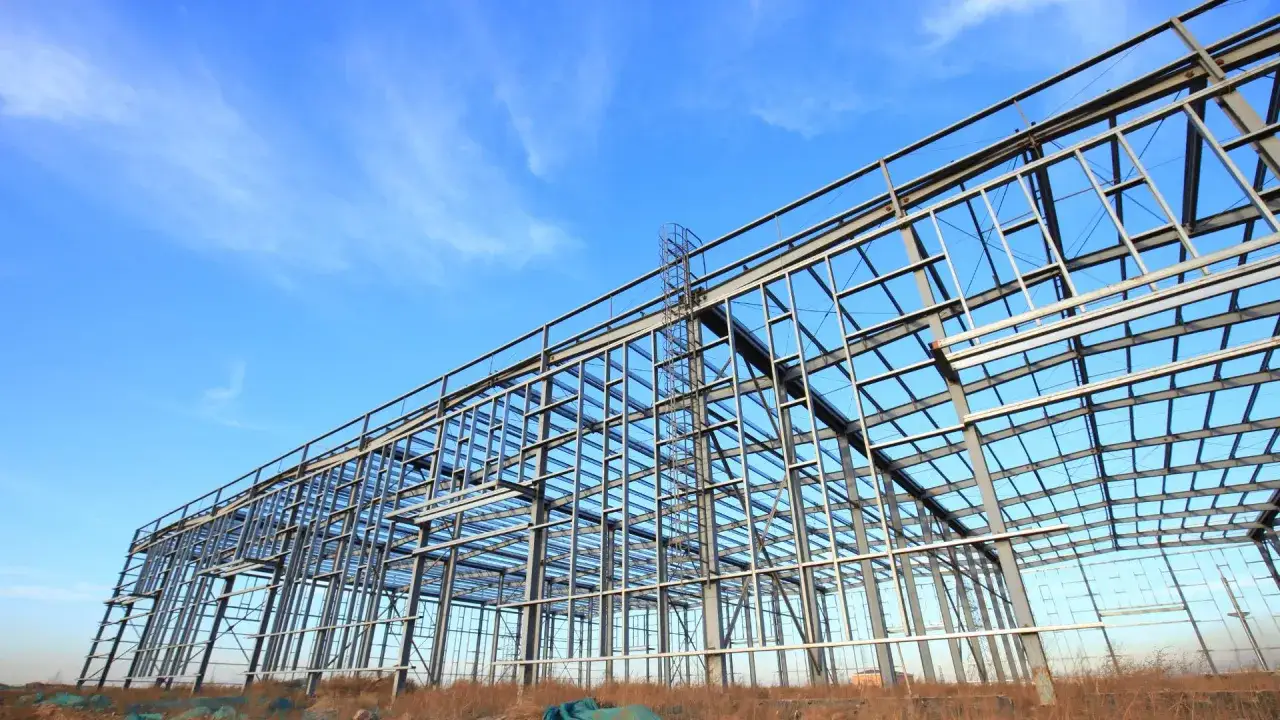

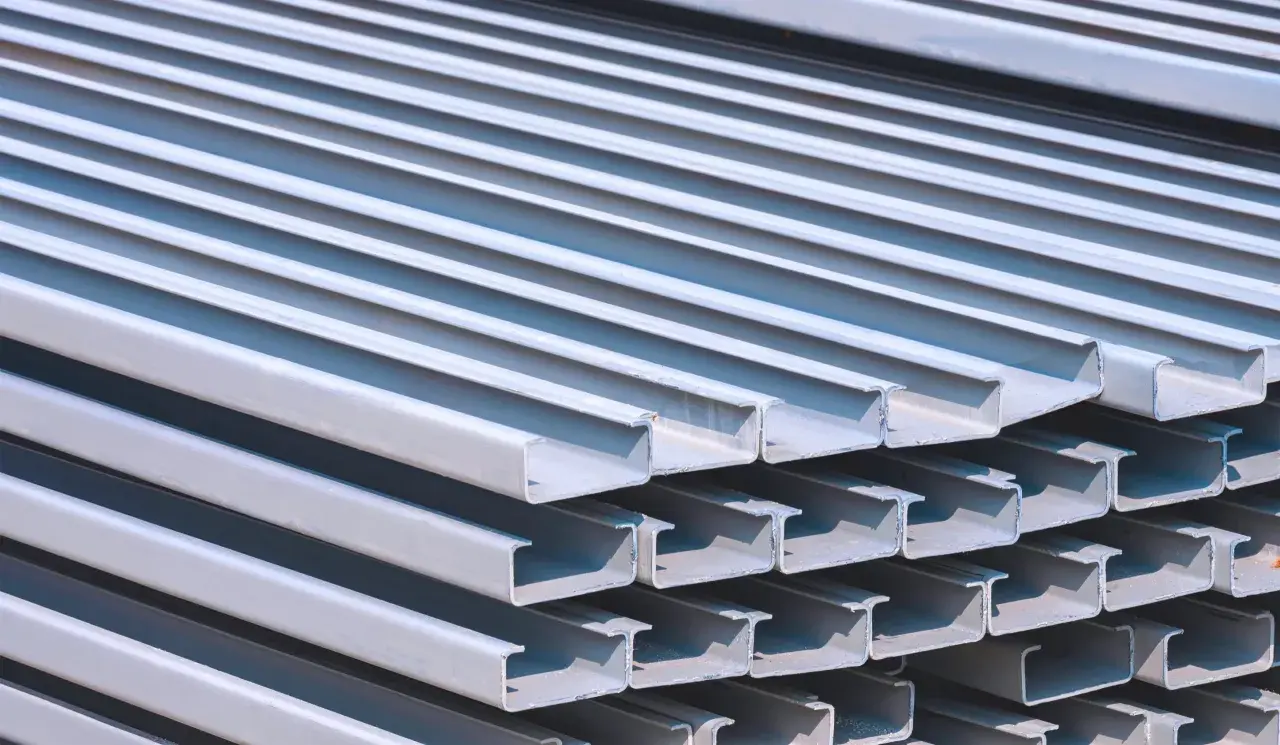

Najczęściej spotykane przekroje i gdzie się je stosuje
Najpopularniejsze profile stalowe można podzielić na kilka rodzin, które w budownictwie pojawiają się najczęściej. Każda z nich ma trochę inne zachowanie pod obciążeniem, a to przekłada się na zastosowanie. Z mojego punktu widzenia najważniejsze jest to, że nie każdy profil „mocniejszy na oko” rzeczywiście będzie lepszy w konkretnej pracy.
| Typ profilu | Co go wyróżnia | Typowe zastosowanie |
|---|---|---|
| Dwuteownik IPE / IPN / HEA / HEB / HEM | Świetnie pracuje na zginanie, dobrze przenosi duże obciążenia pionowe | Podciągi, słupy, hale, nadproża, belki stropowe |
| Ceownik UPN | Przekrój otwarty, wygodny do łączenia i usztywnień | Ramy, podkonstrukcje, wzmocnienia, elementy pomocnicze |
| Kątownik L | Prosty, lekki i praktyczny przy łączeniach pod kątem | Stężenia, wsporniki, drobne konstrukcje, montaż pomocniczy |
| Teownik T | Przydatny tam, gdzie potrzebne są lokalne wzmocnienia lub podział sił | Usztywnienia, łączniki, lekkie elementy konstrukcyjne |
| Profil kwadratowy SHS | Sztywny, równomierny, dobrze znosi skręcanie | Słupy, ramy, ogrodzenia, balustrady, konstrukcje techniczne |
| Profil prostokątny RHS | Łatwo dopasować go do kierunku pracy konstrukcji | Bramy, zadaszenia, ramy, elementy nośne o zróżnicowanych obciążeniach |
| Profil okrągły CHS | Dobrze rozkłada obciążenia i daje estetyczny efekt wizualny | Elementy rurowe, podpory, konstrukcje lekkie, projekty widoczne |
W praktyce budowlanej najwięcej decyzji zapada właśnie między profilem otwartym a zamkniętym. Otwarty przekrój częściej wybiera się tam, gdzie liczy się praca na zginanie i łatwość łączenia, natomiast zamknięty sprawdza się lepiej wtedy, gdy ważna jest odporność na skręcanie i stabilność geometryczna. To prowadzi już prosto do pytania o technologię wykonania, bo ona zmienia zachowanie profilu bardziej, niż wielu osobom się wydaje.
Gorącowalcowane i zimnogięte profile nie zachowują się tak samo
Drugi ważny podział dotyczy tego, jak profil powstaje. Gorącowalcowane elementy są zwykle wybierane do cięższych konstrukcji nośnych, a zimnogięte do lżejszych, bardziej powtarzalnych i często tańszych w obróbce realizacji. To nie jest detal technologiczny, tylko realna różnica w zastosowaniu.
| Cecha | Gorącowalcowane | Zimnogięte |
|---|---|---|
| Masa | Zazwyczaj większa | Zwykle mniejsza |
| Typowe zastosowanie | Konstrukcje nośne, hale, podciągi, słupy | Wiaty, ramy, ogrodzenia, zabudowy, lekkie konstrukcje |
| Grubość ścianki | W ofertach handlowych spotyka się grubsze ścianki, nawet do około 25 mm | Często od około 0,8-1,0 mm do kilku milimetrów, zależnie od systemu |
| Obróbka | Dobrze znoszą ciężkie obciążenia, ale są masywniejsze | Łatwiejsze w seryjnej prefabrykacji i prostsze w transporcie |
| Ryzyko błędu | Większy koszt materiału i transportu, jeśli dobór jest przewymiarowany | Większa podatność na lokalne wyboczenie cienkich ścianek |
W ofertach producentów standardowa długość wielu profili konstrukcyjnych to 12,1 m, choć dostępne bywają odcinki krótsze i dłuższe, dobierane do projektu. Zimnogięte profile doceniam tam, gdzie liczą się powtarzalność, szybkość montażu i niższa masa, ale przy elementach nośnych nie warto patrzeć wyłącznie na wagę. Jeśli profil ma pracować w ściskaniu lub przy większej rozpiętości, różnica między „lekki” a „wystarczający” potrafi być bardzo kosztowna po montażu. Dlatego obok technologii trzeba umieć czytać oznaczenia i normy, a to już osobny temat.
Jak czytam oznaczenia i normy w katalogu stalowym
W katalogach łatwo się zgubić, bo skróty wyglądają podobnie, ale oznaczają różne rzeczy. Ja trzymam się prostej zasady: jedno oznaczenie mówi o kształcie, drugie o wymiarze, a kolejne o gatunku stali i normie wykonania. To pozwala uniknąć pomyłek, zwłaszcza przy zamówieniach seryjnych.
- HEA, HEB, HEM oznaczają szerokostopowe dwuteowniki, które różnią się masą i nośnością.
- IPE i IPN odnoszą się do dwuteowników o innym układzie stopek, przy czym IPE częściej spotyka się w nowoczesnych konstrukcjach stalowych.
- UPN to ceownik, a więc profil otwarty w kształcie litery U.
- RHS oznacza profil prostokątny, a SHS profil kwadratowy.
- CHS to profil okrągły, często stosowany tam, gdzie ważna jest równomierna praca przekroju.
- S235 i S355 to gatunki stali, a nie nazwy profilu; wyższa liczba zwykle oznacza wyższą granicę plastyczności materiału.
- PN-EN 10210 i PN-EN 10219 pojawiają się przy profilach zamkniętych i pomagają odróżnić wykonanie gorące od zimnogiętego.
W praktyce najważniejsze jest to, żeby nie mylić gatunku stali z przekrojem. Profil może mieć świetną nazwę handlową, ale jeśli ma zbyt cienką ściankę albo zły standard wykonania, nie spełni swojej roli. Gdy to rozumiem, dużo łatwiej przejść od teorii do wyboru profilu pod konkretne zadanie, bo wtedy liczy się już nie katalog, tylko realna funkcja elementu.
Który profil pasuje do konkretnego zadania
Najlepszy wybór zależy od tego, jak dana część konstrukcji ma pracować. Inaczej dobiera się profil na słup, inaczej na nadproże, a jeszcze inaczej na ramę bramy czy lekką wiatę. Poniżej zestawiam najczęstsze scenariusze, z którymi spotykam się w praktyce budowlanej.
| Zastosowanie | Najczęściej sprawdza się | Dlaczego |
|---|---|---|
| Nadproże nad otworem lub podciąg | Dwuteownik IPE, HEA lub HEB | Dobrze przenosi zginanie i pozwala zachować rozsądny przekrój przy dużej rozpiętości |
| Słup, rama lub konstrukcja bramy | Profil zamknięty kwadratowy albo prostokątny | Jest sztywny i odporny na skręcanie, co w bramach i ramach robi dużą różnicę |
| Stężenia i elementy pomocnicze | Kątownik lub ceownik | Łatwo je połączyć, są lekkie i dobrze sprawdzają się jako usztywnienia |
| Lekka wiata, zadaszenie, zabudowa techniczna | Profil zimnogięty | Ułatwia prefabrykację, montaż i kontrolę kosztów, jeśli obciążenia są umiarkowane |
| Ogrodzenie, balustrada, detal widoczny w przestrzeni | Profil zamknięty lub okrągły | Daje estetyczny wygląd i łatwiej go dopasować do projektu architektonicznego |
| Konstrukcja narażona na wilgoć lub pracę na zewnątrz | Profil z odpowiednim zabezpieczeniem antykorozyjnym | Sama geometria nie wystarczy, jeśli materiał będzie stale pracował w trudnym środowisku |
Jeśli mam doradzić jedną rzecz, to tę: nie zaczynaj od pytania „który profil jest najmocniejszy?”, tylko od pytania „jakie siły ma przenieść i jak będzie połączony z resztą konstrukcji?”. To zwykle prowadzi do lepszego wyboru niż pogoń za największym przekrojem. A ponieważ nawet dobry profil można łatwo zepsuć błędem wykonawczym, warto też znać najczęstsze potknięcia.
Najczęstsze błędy przy wyborze i zamawianiu profilu
Z mojego doświadczenia najwięcej problemów nie wynika z samej stali, tylko z pośpiechu i zbyt ogólnego opisu zamówienia. Profil jest tylko jednym z elementów układanki, a źle dobrany potrafi podbić koszt całej realizacji albo utrudnić montaż.
- Dobór po samej nazwie bez sprawdzenia wymiaru, grubości ścianki i długości handlowej.
- Mylenie profilu dekoracyjnego z konstrukcyjnym, zwłaszcza przy ogrodzeniach, bramach i lekkich zabudowach.
- Ignorowanie środowiska pracy, czyli wilgoci, soli, zmiennych temperatur i ryzyka korozji.
- Przewymiarowanie „na zapas”, które podnosi koszt, masę i trudność montażu bez realnej korzyści.
- Zbyt cienka ścianka przy elementach ściskanych, co zwiększa ryzyko lokalnego wyboczenia.
- Brak planu na obróbkę, czyli cięcie, wiercenie, spawanie lub cynkowanie po zamówieniu.
W praktyce błędy kosztują nie tylko materiał, ale też czas ekipy i poprawki na budowie. Dlatego zanim zamówienie trafi do dostawcy, sprawdzam jeszcze kilka rzeczy, które pozwalają od razu odsiać ryzykowne warianty. To ostatni krok, który często decyduje o tym, czy konstrukcja będzie po prostu poprawna, czy naprawdę dobrze zaprojektowana.
Co sprawdzam przed zamówieniem, żeby konstrukcja była i mocna, i rozsądna cenowo
Na końcu patrzę już nie na sam profil, ale na cały kontekst zamówienia. Dla czytelnika budującego dom, wiatę, bramę albo lekką konstrukcję stalową to zwykle najważniejszy moment, bo tutaj zapada decyzja o trwałości, koszcie i wygodzie montażu.
- Czy profil ma pracować jako element nośny, czy tylko pomocniczy.
- Jaką rozpiętość ma pokonać i gdzie pojawią się punkty podparcia.
- Czy ważniejsza jest odporność na zginanie, skręcanie, czy na ściskanie.
- Jaka grubość ścianki będzie jeszcze bezpieczna przy danym zastosowaniu.
- Czy konstrukcja będzie pracować wewnątrz, czy na zewnątrz i wymaga zabezpieczenia antykorozyjnego.
- Czy dostępny wymiar handlowy ograniczy liczbę odpadów i spoin.
- Czy wykonawca przewiduje cięcie, wiercenie, cynkowanie lub spawanie jeszcze przed montażem.
Jeśli mam sprowadzić cały temat do jednego wniosku, to dobry profil stalowy nie jest „najmocniejszy z katalogu”, tylko najlepiej dopasowany do układu sił, sposobu montażu i warunków pracy. Właśnie to odróżnia przypadkowy zakup od sensownego wyboru, który później naprawdę działa w konstrukcji.
